Анализ сетей GSM
Недостатки стандарта GSM:
§ Искажение речи при цифровой обработке и передаче.
§ Связь на расстоянии не более 120 км от ближайшей базовой станции даже при использовании усилителей и направленных антенн. Поэтому для покрытия определённой площади необходимо большее количество передатчиков, чем в NMT-450 и AMPS.
§ Излучение носимыми трубками - потенциальный вред здоровью. В настоящее время не подтверждено, даже после проведения множества экспериментов.
Производители оборудования GSM постепенно повышают чувствительность выпускаемых устройств, что ведёт к снижению требуемой мощности излучения телефонов, но принципиально ситуация не меняется.

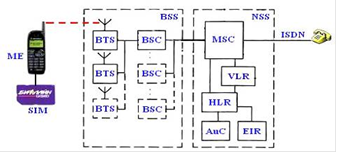

Рассмотрим скелет сети, при описании будем придерживаться принятых во всем мире англоязычных сокращений, конечно, давая при этом их русскую трактовку.
Система GSM состоит из трёх основных подсистем:
§ подсистема базовых станций (BSS - Base Station Subsystem),
§ подсистема коммутации (NSS - Network Switching Subsystem),
§ центр технического обслуживания (OMC - Operation and Maintenance Centre).
В отдельный класс оборудования GSM выделены терминальные устройства - подвижные станции (MS - Mobile Station), также известные как мобильные (сотовые) телефоны.
Подсистема базовых станций
BSS состоит из собственно базовых станций (BTS - Base Transceiver Station) и контроллеров базовых станций (BSC - Base Station Controller). Область, накрываемая сетью GSM, разбита на соты шестиугольной формы. Диаметр каждой шестиугольной ячейки может быть разным - от 400 м до 50 км. Максимальный теоретический радиус ячейки составляет 120 км[1], что обусловлено ограниченной возможностью системы синхронизации к компенсации времени задержки сигнала. Каждая ячейка покрывается одной BTS, при этом ячейки частично перекрывают друг друга, тем самым сохраняется возможность передачи обслуживания MS при перемещении её из одной соты в другую без разрыва соединения. (Операция передачи обслуживания мобильного телефона (MS) от одной базовой станции (BTS) к другой в момент перехода мобильного телефона границы досягаемости текущей базовой станции во время разговора, или GPRS-сессии называется техническим термином «Handover») Естественно, что на самом деле сигнал от каждой станции распространяется, покрывая площадь в виде круга, но при пересечении получаются правильные шестиугольники. Каждая база имеет шесть соседних в связи с тем, что в задачи планирования размещения станций входила такая, как минимизация зон перекрывания сигнала от каждой станции. Большее число соседних станций, чем 6 - особых выгод не несёт. Рассматривая границы покрытия сигнала от каждой станции уже в зоне перекрытия, как раз получаем - шестиугольники.
Базовая станция (BTS) обеспечивает приём / передачу сигнала между MS и контроллером базовых станций. BTS является автономной и строится по модульному принципу. Направленные антенны базовых станций могут располагаться на вышках, крышах зданий и т.д.
Контроллер базовых станций (BSC) контролирует соединения между BTS и подсистемой коммутации. В его полномочия также входит управление очерёдностью соединений, скоростью передачи данных, распределение радиоканалов, сбор статистики, контроль различных радиоизмерений, назначение и управление процедурой Handover.
Подсистема коммутации
NSS построена из следующих компонентов:
Центр
коммутации
(MSC - Mobile Switching Centre)
MSC контролирует определённую географическую зону с расположенными на ней BTS и BSC. Осуществляет установку соединения к абоненту и от него внутри сети GSM, обеспечивает интерфейс между GSM и ТфОП, другими сетями радиосвязи, сетями передачи данных. Также выполняет функции маршрутизации вызовов, управление вызовами, эстафетной передачи обслуживания при перемещении MS из одной ячейки в другую. После завершения вызова MSC обрабатывает данные по нему и передаёт их в центр расчётов для формирования счета за предоставленные услуги, собирает статистические данные. MSC также постоянно следит за положением MS, используя данные из HLR и VLR, что необходимо для быстрого нахождения и установления соединения с MS в случае её вызова.
Домашний реестр местоположения (HLR - Home Location Registry)
Содержит базу данных абонентов, приписанных к нему. Здесь содержится информация о предоставляемых данному абоненту услугах, информация о состоянии каждого абонента, необходимая в случае его вызова, а также Международный Идентификатор Мобильного Абонента (IMSI - International Mobile Subscriber Identity), который используется для аутентификации абонента (при помощи AUC). Каждый абонент приписан к одному HLR. К данным HLR имеют доступ все MSC и VLR в данной GSM-сети, а в случае межсетевого роуминга - и MSC других сетей.
